防雷箱與箱式浪涌保護器的綜合應用方案
防雷箱與箱式浪涌保護器的綜合應用方案
發布日期：2025-05-28 09:26
在現代電氣系統和信息化基礎設施廣泛部署的背景下，雷擊引發的過電壓對設備安全構成了重大威脅。為應對這種風險，防雷箱和箱式浪涌保護器（SPD）在電力系統和各類建筑項目中被廣泛應用。地凱科技將從作用、工作原理、安裝與接線注意事項、以及行業應用方案等方面，系統介紹這兩類防雷設備。
一、防雷箱和箱式浪涌保護器的作用
1. 防雷箱的作用
防雷箱是一種將多個浪涌保護模塊、隔離器件、指示模塊和接線裝置集成于一體的配電型防雷設備。其主要功能包括：
防止雷擊引入的浪涌電壓進入用電設備；
實現系統級別的電源防雷、信號防雷、接地聯動；
提供過電壓泄放路徑，降低設備端子電位差；
提升系統防雷等級，符合國家及行業標準要求。
2. 箱式浪涌保護器的作用
箱式浪涌保護器是指內置一體化SPD模塊的防護設備，通常用于配電箱、控制柜的進線處，其特點是結構緊湊、安裝方便。其作用為：
攔截和釋放雷電浪涌能量；
保護下游電子設備免受瞬態過電壓沖擊；
支持狀態監測與失效告警（部分型號配備遙信端子）；
適用于不同系統接地方式（TN-S、TN-C、TT、IT）。
二、箱式浪涌保護器的工作原理
1. 動作機制
無論是防雷箱還是箱式SPD，其基本原理均基于SPD的工作機理。SPD主要依賴以下元器件：
壓敏電阻（MOV）：當電壓超過其閾值（Uc）時迅速導通；
氣體放電管（GDT）或火花間隙：用于承受大能量沖擊；
泄流通道：將多余電壓和電流快速泄放至地線；
后備保護器件（如SCB）：在SPD失效時切斷電源，防止火災。
2. 能量分段泄放
多級防雷箱或箱式SPD通常設計為三級結構：
一級SPD：高能泄放型，安裝在主配電室，Iimp ≥ 12.5 kA；
二級SPD：中能保護，Imax ≥ 40 kA，保護區域包括樓層配電箱；
三級SPD：精密保護，Up ≤ 1.2 kV，用于精密終端設備。
三、安裝注意事項及接線方法
1. 安裝注意事項
選型匹配系統參數：包括系統電壓、接地形式、SPD的Uc、電涌能力（Iimp、Imax）；
遵循國標規范：《GB 50057》《GB/T 18802.1》《GB 50343》為主要參考標準；
防雷接地必須規范：接地電阻≤4Ω，宜使用專用防雷接地極；
避免回路干擾：SPD進出線不應交叉，盡量短直，防止形成耦合；
具備遙信功能的SPD應連接至監控系統，實現遠程告警。
2. 接線方法
接地方式區分：
TN-C系統：采用三相四線制接法，N-PE需合并；
TN-S系統：三相五線制，L1/L2/L3/N/PE各自獨立接入SPD；
TT系統：SPD需具備獨立接地系統；
IT系統：SPD需要配置對地電壓不超過Uoc的保護方案。
接線圖示說明：
L/N端接電源進線；
PE端接地線，短粗導線連接至接地匯流排；
遙信端子（可選）接至報警器或PLC系統；
后備保護器（SCB/MCB）串聯于SPD前端。
四、地凱科技防雷箱與箱式浪涌保護器的行業應用解決方案
1. 建筑配電系統
一級防雷箱：設于建筑物總配電室，采用I級SPD，泄放直擊雷能量；
二級箱式SPD：布置在樓層分配電箱中，保護中壓設備；
三級防雷插座或精密SPD：保護服務器、消防控制器等。
2. 通信與數據中心
安裝信號防雷箱與電源防雷箱，兼具RJ45、RS485、視頻同軸信號保護；
部署監控型SPD，通過RS485/BUS接入防雷監控系統，實現狀態遠程監控；
采用可更換模塊式SPD，便于維護和更換。
3. 工業控制系統
配置工業級防雷箱，支持冗余電源與遠程控制；
對PLC、電源驅動模塊配置高響應速度的SPD模塊；
多重防護，結合EMC濾波器和SPD進行聯合布設。
4. 軌道交通與機場
防雷箱集成于信號機房、道岔控制柜、電源分配單元（PDU）；
防雷箱內部可配置浪涌保護模塊、隔離變壓器、雷電計數器等；
必須滿足高雷電密度地區應用標準（如IEC 62305）。
5. 充電樁與新能源系統
配備直流和交流防雷箱，用于直流側（600-1000VDC）與交流側（AC380V）；

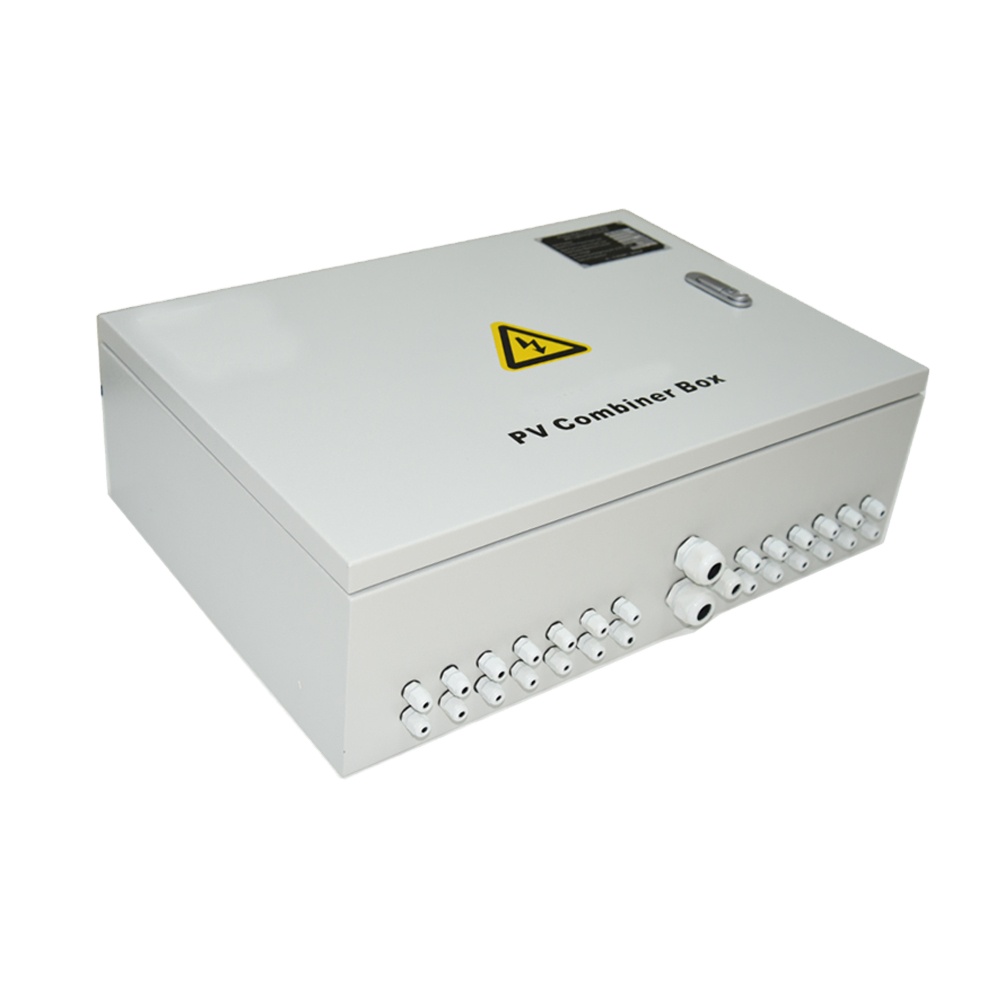

配合PV光伏系統，布設光伏專用SPD與電源分布箱一體化防雷箱；
必須具備高耐受電壓沖擊和高頻干擾能力。
地凱科技防雷箱和箱式浪涌保護器作為防雷系統中的關鍵組成部分，不僅提升了建筑電氣系統的抗雷電能力，也為工業、通信、交通等關鍵領域提供了強有力的電氣安全保障。正確的產品選型、規范的安裝與合理的接線，是保障其防護效果的基礎。隨著智能化技術發展，集成遙測、監控和智能告警的智能防雷箱將成為未來發展的主流，為智慧城市和數字基礎設施提供更可靠的雷電防護解決方案。
